Acquista metallo di calcio ad alta purezza di fabbrica scontato prodotto in Cina. Harvest Enterprise è un produttore e fornitore di metallo di calcio ad alta purezza in Cina. Calcio metallico lo scopo principale del calcio metallico è quello di trasformarsi in particelle di calcio metallico, quindi produrre filo di ferro di calcio o filo di calcio puro, che viene infine utilizzato nella raffinazione del ferro e acciaio. Il suo ruolo è quello di desolforare e disossidare e aumentare la fluidità dell'acciaio fuso e promuovere il rapido aumento delle inclusioni nell'acciaio fuso, generalmente utilizzato per la produzione di acciaio di alta qualità. Il calcio metallico è usato come agente disidratante nella produzione di alcool senza acqua e utilizzato come desulfurizert nell'industria petrolifera, utilizzato per disossidare o desolforare nell'industria metallurgica. Tuttavia, i composti del calcio hanno applicazioni estremamente ampie, specialmente nell'industria delle costruzioni.
Acquista sconto Campione senza metallo di calcio ad alta purezza prodotto in Cina. Harvest Enterprise è un produttore e fornitore di calcio metallico ad alta purezza in Cina.
Prima parte: come fare
1. Calcinazione del marmo (CaCO3), comunemente noto come bianco calcinato, in calce viva (CaO);
2. Mescolare rapidamente calce viva (CaO) con polvere di alluminio (AL) e utilizzare la pressa per palline per realizzare palline piatte con una lunghezza di circa 4 cm;
3. Mettere la sfera piatta nel serbatoio di riduzione con una temperatura elevata di 1200 gradi, quindi evacuare il serbatoio di riduzione;
4. La polvere di alluminio e la calce viva sono state sottoposte a reazione di spostamento sotto vuoto e in condizioni di alta temperatura per produrre vapore di allumina e calcio metallico;

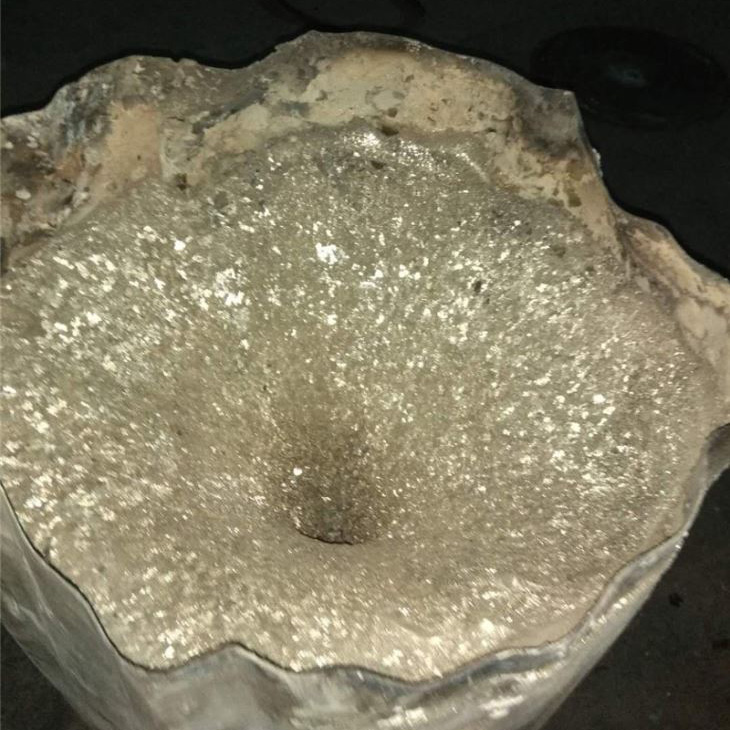

5. Il vapore di calcio metallico si condensa nella sezione raffreddata ad acqua del serbatoio di riduzione per formare cristalli di calcio metallico;
6. Dopo il raffreddamento, i cristalli di calcio metallico possono essere trasformati in prodotti di calcio metallico delle specifiche richieste, come particelle di calcio metallico e polvere di calcio metallico.
Parte seconda: come ottenere
In generale, esistono tre metodi per ottenere calcio metallico ad alta purezza. Metodo di riduzione, metodo elettrolitico e raffinazione del calcio
1. Il metodo di riduzione è il metodo principale per produrre calcio metallico. Generalmente, il calcare viene utilizzato come materia prima, calcinato in ossido di calcio e la polvere di alluminio viene utilizzata come agente riducente. L'ossido di calcio frantumato calcinato e la polvere di alluminio (agente riducente) vengono miscelati uniformemente in una certa proporzione, pressati in un blocco e fatti reagire sotto vuoto 0,01 e temperatura 1050-1200 ℃ per generare vapore di calcio e alluminato di calcio (allumina), il il vapore di calcio ridotto cristallizza a 750-400 °C. Il calcio cristallizzato viene fuso sotto la protezione dell'argon per ottenere un denso lingotto di calcio. Il tasso di recupero del calcio prodotto con il metodo di riduzione è generalmente di circa il 60%.
2. Il precedente metodo di elettrolisi del calcio è un metodo di contatto. In questo metodo, il consumo di materie prime è elevato, la solubilità del calcio metallico nell'elettrolita è elevata, l'efficienza attuale è bassa e la qualità del prodotto è scarsa (circa l'1% di cloro), ecc. Per migliorare queste carenze, in seguito metodo di contatto è migliorato per l'elettrolisi metodo catodo liquido.
3. Raffinazione del calcio: è possibile ottenere calcio di elevata purezza dopo che il calcio industriale è stato ulteriormente lavorato mediante distillazione ad alto vuoto. Generalmente, la temperatura di distillazione è controllata a 780-820 ° C e il grado di vuoto è 1 × 10-4. Il trattamento di distillazione è meno efficace nella purificazione del cloruro nel calcio. I composti azotati possono essere aggiunti al di sotto della temperatura di distillazione per formare doppi sali. Aggiungendo nitruri e purificando mediante distillazione sotto vuoto, la somma degli elementi di impurità cloro, manganese, rame, ferro, silicio, alluminio, nichel, ecc. nel calcio può essere ridotta a 1000-100 ppm, ovvero 99,9% -99,99% di elevata purezza calcio metallico.
Parte terza: dati principali
|
Ca Min% |
Impurità max% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.0 |
0.02 |
0.0005 |
0.03 |
0.015 |
0.015 |
0.05 |
0.013 |
Tipo due: Ca min99,5%
|
Ca Min% |
Impurità max% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.5 |
0.01 |
0.0005 |
0.02 |
0.005 |
0.005 |
0.01 |
0.0003 |
Tipo tre: Ca Min 99,85%
|
Ca Min% |
Impurità max% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.85 |
0.001 |
0.0001 |
0.02 |
0.001 |
0.005 |
0.0001 |
0.0003 |
Tipo Quattro: Ca Min 99,95%
|
Ca Min% |
Impurità max% |
||||||
|
Al |
Cu |
Mg |
Fe |
Mn |
N |
Si |
|
|
99.95 |
0.001 |
0.0001 |
0.01 |
0.001 |
0.005 |
0.0001 |
0.0001 |
Parte quarta: Forma
Tornitura: 80 kg/tamburi nuovi, 6,4 MT/80 tamburi/20âFCL; 12,8 MT/160 tamburi/40âFCL
Grumi: 125 kg/Nuovi tamburi; 10 MT//80 tamburi/20âFCL; 20MT/160tamburi/40âFCL
Granuli: 175 kg/nuovi fusti; 14 MT//80 fusti/20âFCL; 28MT/160tamburi/40âFCL
(Attenzione: i tamburi interni con due strati di pellicola di plastica. Tutti i tamburi hanno superato il test delle Nazioni Unite, ha la carica di Argon)
